70/120/160KV直流耐压仪

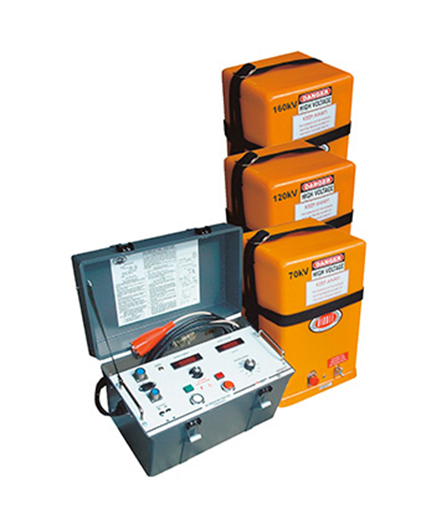

70/120/160KV直流耐压仪简介 ·BIDDLE高压直流绝缘强度测试仪为电力电缆、马达、开关、绝缘子、变压器、电容器的绝缘性能的测试提供一个可信,方便的高压直流源。 ·产品由两个单元组成: 控制单元:通过控制单元,用户可以在距离高压单元和被测对象的一个安全距离,来调整合适的输出电压范围,调整输出电压水平,监视施加的电压和漏电流。在控制单元中输入的交流电流值*大。 高压单元:空气绝缘设计形式,接受控制单元的指令,用于产生直流高电压。

70/120/160KV直流耐压仪简介

·BIDDLE高压直流绝缘强度测试仪为电力电缆、马达、开关、绝缘子、变压器、电容器的绝缘性能的测试提供一个可信,方便的高压直流源。
·产品由两个单元组成:
控制单元:通过控制单元,用户可以在距离高压单元和被测对象的一个安全距离,来调整合适的输出电压范围,调整输出电压水平,监视施加的电压和漏电流。在控制单元中输入的交流电流值*大。
高压单元:空气绝缘设计形式,接受控制单元的指令,用于产生直流高电压。


70/120/160KV直流耐压仪特点

·工作性质与全波整流相似
·高压单元重量轻
·完全的内部保护电路/高压输出电缆具有保护连接
·可以选择数字和模拟型测量仪表
·连续可调的测试电压
·对大电容的测试样品迅速充电
·负极性对地


标准的安全特性
·双向的安培计可以显示被测样品的放电电流
·具有输入断路器
·输出电流过载继电器
·高压输出零点锁定功能
·工作过程锁定功能确保安全的操作过程
·高压的ON/OFF由按钮控制和指示灯显示
·断路器保护测试样品过载,浪涌和样品击穿破坏
·对外的连接具有安全的锁定功能


工作能力
70KV 120KV 160KV
验收测式           15KV等级电缆     35KV等级电缆     46KV等级电缆
维护测式           28KV等级电缆     46KV等级电缆     115KV等级电缆


70/120/160KV直流耐压仪附件
·三线电源电缆(2.4m)
·接地电缆(4.5m)
·内部连接电缆(4.5m)
·可折的高压手册电缆(4.5m)
·电缆包
·记录纸

输入: 230V,50HZ
安培计: 范围0—19.9uA/19uA/1.99mA/5 mA
分辨率: 0.1uA, 精度±读数的20%+1位
伏特计: 分辨率:全范围100V,精度 ±(读数的2%+100V)
输出波动: 对电容样品连续输出时小于2%。
温度范围: 工作-30~+55℃ 湿度范围:工作0~90% 非接触
存储-40~+65℃  湿度范围:存储0~95% 非接触
基本尺寸: 控制单元  510H×305W×318D㎜  10.5kg
高压单元  70KV 510H×305W×305D㎜ 20kg
120KV  740H×305W×305D㎜  30kg
160KV  1000H×305W×305D㎜  33kg
