DCT1-7014 在线红外测温仪

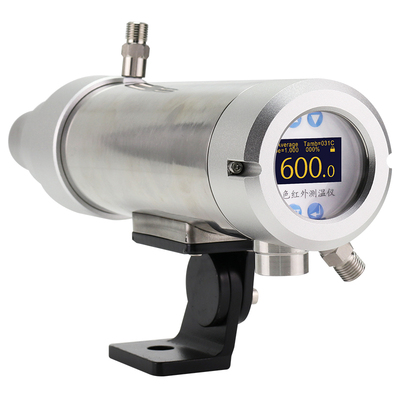

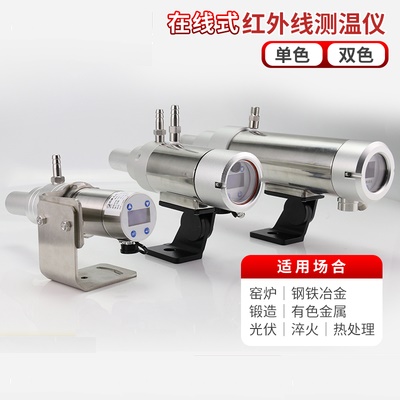

DCT1-7014 在线红外测温仪

DCT1-7014系列在线红外测温仪具有坚固的外形,采用不锈钢机芯(机芯直径仅为59mm),标配不锈钢防护套(带吹扫和冷却功能),密封部件采用耐高温橡胶,防护等级IP65,适用于各种工业场合。软硬件设计,适用于一百万倍信号的处理,可以满足用户对仪器精度、重复性、等各方面的要求。

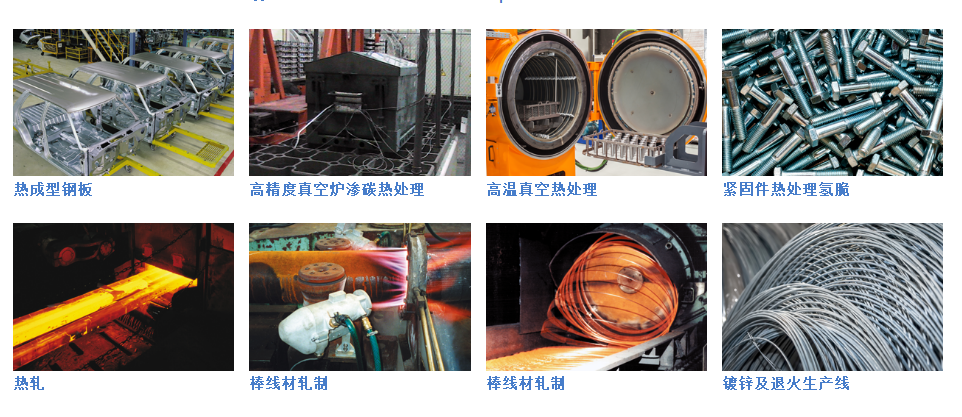

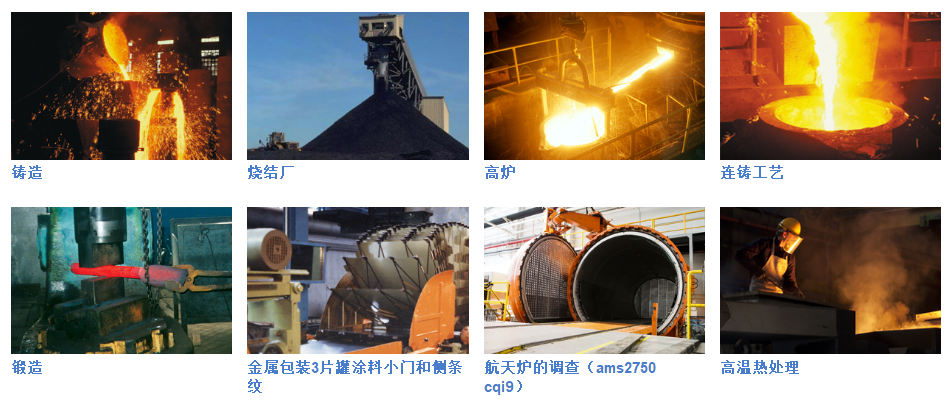

它可广泛应用于冶金行业(线棒材、热轧板、锻造)和铸造行业,水泥窑,感应加热,单晶硅和多晶硅等各种工业场合温度的测量。

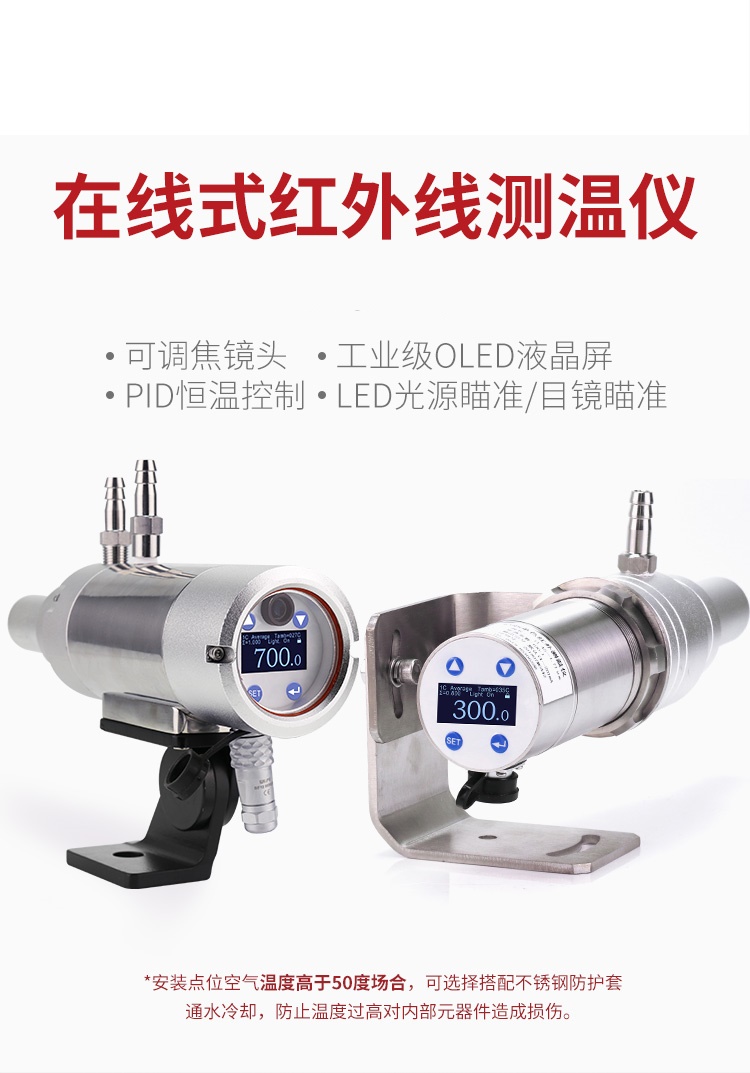

 产品特点

  • 测温范围覆盖50℃~2500℃
  • 测温精度可达0.5%,重复精度为2℃
  • 响应时间5ms~99.99s可调
  • 分辨率0.1℃

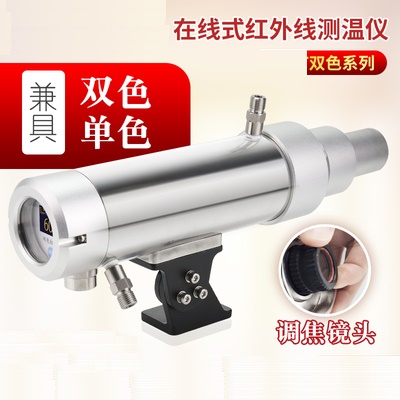

  • 采用可调焦镜头,测量距离0.35m至无穷远
  • 1:1高亮度绿色LED光源或目镜瞄准,清晰显示被测目标的位置及大小。
  • 对探测器采用PID恒温控制,消除环境温度对测量的影响
  • 采用工业级OLED屏为显示界面,人机界面友好
  • 丰富的外设接口:2路独立的模拟量输出、2路报警输出、1路电平输出以及1路RS485通讯接口。
  • 软硬件看门狗,硬件EMI滤波等设计提高系统稳定性
  • 可抗2500VDC脉冲群干扰
  • 最多支持26台测温仪总线级联,通过PC实现网络化控制

技术参数

型号

DCT1-6016

DCT1-7022

DCT1-8025

DCT1-2511

DCT1-3014

DCT1-3522

DCT1-0508

DCT1-1007

测温范围(℃)

600~1600

700~2200

800~2500

250~1100

300~1400

350~2200

50~800

100~700

探测器

Si(硅光电池)

InGaAs(铟镓砷)

PbS(硫化铅)

InGaAs(扩展
型铟镓砷)

工作波长

(0.85~1.1)μm

(1.45~1.7)μm

(2.0~2.8)um

(2.0~2.6)um

主要应用

热轧、金属锻造、铸造、
感应加热、玻璃、水泥窑、半导体

热轧、镀锌线、
有色金属加工、退火炉

有色金属加工、感应加热、涂层

距离系数

100:1

100:1或200:1

60:1

100:1

100:1或
200:1

100:1

测量距离

0.35m至无穷远可调

测量精度

±0.5%tm℃(tm为测温范围上限值)

温度分辨率

0.1℃

重复精度

±2℃

单色系数

0.100~1.000,步距0.001可调

响应时间

5ms~99.99s可调

20ms~99.99s可调

信号处理

峰值、谷值、平均值,环境温度过高过低报警,掉电保护等功能

输出

多种模拟量输出16bit (4mA~20mA,0mA~20mA,0V~5V,0V~10V可选),
分辨率0.1℃,电流环输出最大负载600Ω,电压输出允许电流10mA

模拟量12bit输出4mA~20mA,分辨率1℃,最大负载600Ω

报警输出:上限、下限报警,采用光耦继电器使用寿命无限制,
导通电阻≤25Ω,最大允许电压AC60V或DC60V,最大允许电流120mA,响应时间2ms

PNP电平输出(输出电流100mA,带过载保护)

RS485输出,可实现参数修改,数据记录和查询等功能

显示方式

采用自发光工业级OLED显示屏

供电电源

DC(20~30)V,功耗:5W(24V@200mA),带过压、过流、短路保护,
内置EMI滤波器、可抗2500VDC脉冲群的干扰。

预热时间

内置恒温加热器,通电10min后测温

瞄准方式

内置可见高亮度绿灯或目镜瞄准

接口

采用德国binder密封插头和12芯高温屏蔽电缆(长度2.5m)

使用环境

-30℃~+55℃,不带水冷;-30℃~+120℃,带水冷

防护等级

IP65

接线表

绿

粉红

深蓝色

1

2

3

4

5

6

7

8

9

10

11

12

+24V

0V

多种方式
模拟量

(4~20)
mA

输出信号地线

PNP
输出

COMH

NOH

COML

NOL

A

B

电源输入

模拟量输出

上限报警输出

下限报警输出

RS485通讯接口

多种方式模拟量输出为:(4~20)mA、(0~20)mA、(0~5)V、(0~10)V可选,默认为(4~20)mA。

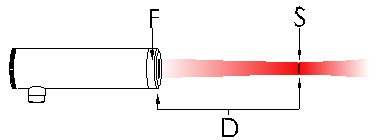

光路图


S=D/F(S目标的直径,D测量距离,F光学分辨率)。可调焦距0.35m至无穷远

D(m)

0

0.2

0.35

0.5

1

1.5

2

3

S1(mm)

13

8

6

8

16

25

32

50

S2(mm)

13

7

3.5

5

10

15

20

30

S3(mm)

13

4

1.75

2.5

5

7.5

10

15

S1对应F=60:1, S2对应F=100:1, S3对应F=200:1
