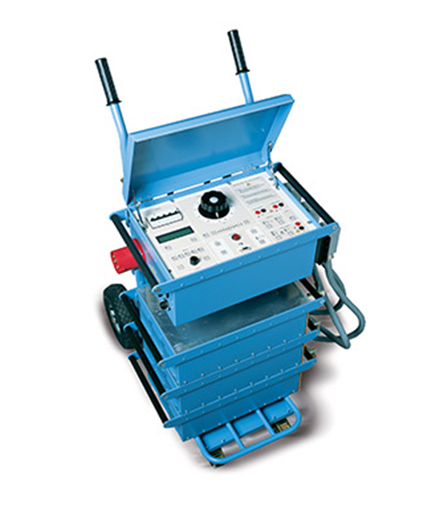

ODEN AT初级电流注入测试系统简介: •ODEN AT测试系统设计用于保护继电器设备和断路器的初级注入测试。 •ODEN AT用于测试电流互感器的匝数比和其他需要高可变电流的应用。 •ODEN AT系统由一个控制单元和一个,两个或三个当前单元组成。 当前单元有三种版本:S,X和H.除了X单元有额外的30/60 V输出外,S和X当前单元是相同的。H单位的额定电流更高。 这使得可以以合适的方式配置ODEN AT系统。 所有零件都是便携式的,ODEN AT可以快速组装和连接。 •ODEN AT控制单

ODEN AT初级电流注入测试系统简介:
•ODEN AT测试系统设计用于保护继电器设备和断路器的初级注入测试。
•ODEN AT用于测试电流互感器的匝数比和其他需要高可变电流的应用。
•ODEN AT系统由一个控制单元和一个,两个或三个当前单元组成。 当前单元有三种版本:S,X和H.除了X单元有额外的30/60 V输出外,S和X当前单元是相同的。H单位的额定电流更高。 这使得可以以合适的方式配置ODEN AT系统。 所有零件都是便携式的,ODEN AT可以快速组装和连接。
•ODEN AT控制单元有许多*进的功能 - 例如强大的测量部分,可以显示匝数比以及时间,电压和电流。
•第二个测量通道可以用来测量额外的电流或电压。
•计算电流互感器的匝数比,阻抗,电阻,功率,功率因数(cosφ)和相位角,并显示在显示屏上。
•电流和电压可以表示为标称值的百分比。 当电压或触点信号到达停止输入端时,快速动作保持功能将数字显示器上的短时间读数冻结,被测对象中断电流或停止注入。

ODEN AT初级电流注入测试系统特点:
•*进的一次电流注入测试系统,可简化所有类型的开关设备和CT 调试,接地电网,断路器测试等等
•模块化设计允许输出电流与单位尺寸的*佳用户配置
•紧凑型运输车便于携带到空间有限的开关室内
•*特的I / 30功能可以使用低电流预*设定电流,以防止测试样品发热,从而消除测试结果的损坏

ODEN AT初级电流注入测试系统应用:
•初级电流注入测试和断路器测试
这些测试需要高电流和测量持续时间非常短的电流的能力。
ODEN AT专为满足这些需求而设计。 测量低压断路器的运行时间不需要额外的触点。 当主断路器触点打开时,测试停止以中断电流。 输出电流启动与电流零交叉点同步,以确保良好的重复性和*小的直流偏移。

•测试电流互感器
对于匝数比测试,同时显示主电流和二次电流或匝数比。 由于匝数比直接显示为标称值(例如1000/5),因此不需要进一步计算。 二次回路的负担可以测量和呈现在VA。

•极性测试
显示了电流的相位偏移,输出的极性清晰地标出。

•热运行
ODEN AT是执行热量运行的理想选择。 电流可以连续施加或通过可编程间隔施加。 时间可以在几分钟和几小时内显示,有利于长期的测试能力。

•自动重合器和分段器
ODEN AT也可以设置为用重合继电器测试断路器。 可以测量操作限制,部分时间,总时间和锁定之前的操作次数。 用户可选择的重合顺序可以编程测试分段器。

•测试地面网格和安全地面设备的完整性
以测试接地网的一种方法是通过注射参阅-ENCE地面和地面之间的电流进行测试和测量的伏年龄降和电流流过接地网的百分比。
ODEN AT附带的X型电流单元专为此类应用而设计。 人身安全的理由必须在额定电流下进行测试,这是ODEN AT非常适合的一项任务。

ODEN AT初级电流注入测试系统特征和优势:
ODEN AT初级电流注入测试系统
1. 显示。 显示器显示电流表2上显示的时间,输出电流,电压,电流和相角。 您可以滚动实体Z,P,Q,R,X,S,功率因数(cosφ)和I max。
2. 用于电流输出的小型断路器。 中断输出电流。 也可以手动启动,以安全断开负载。
3. 当前减少按钮。 在设置过程中使用,将输出电流降至1/30。有用的是为了避免例如无意的跳闸和过热。
4. 微调旋钮。 微调电流和+/-按钮进行粗调。
5. 指示灯。 指示电表2或电压表是否启用。
6. 电压表的输入。 用于测量电压和微欧姆计测量。
7. 输入电流表2.用于测量外部电路中的电流(例如在电流互感器的次级绕组中)。
8. 保持功能。 此功能冻结显示屏上的读数。
9. 选择/设置(CHANGE)旋钮。 选择所需的菜单选项(显示在显示窗口中)。 也用于更改nu-merical值。
10. 设置按钮。 不熟悉ODEN AT的人员可以非常有效地使用预定义的设置,而有经验的用户可以进行自己的基本设置。
•电流表。 用于设置主电流输出电流表。 您可以选择所需的范围或选择自动量程。
•V / A计。 在电压表和电流表之间切换。2.也可用于选择所需范围或选择自动量程。
•系统。 用于一般设置。
•记忆。 用于保存或调出十个设置记忆中的奥登。 其中一个存储器包含ODEN AT加电时调用的默认(预定义)设置。
•应用。 用于调用所需的测量模式:自动重合器,分段器或微欧姆计。ODEN AT也可以设置为用户可选的脉冲和暂停时间生成脉冲序列。
11. 注入。 开始当前注射和计时。
12. 瞬间注入。 当使用此按钮时,只要按下,注射*会继续。 有用的是为了避免例如过热。
13. 计算机的RS232。 ODEN AT配备了与PC通讯的串口(例如用于传输测试数据)。
14. 手动关闭。 按下此按钮时注射和计时停止。
15. 自动注射停止。 在用户指定的时间间隔或输入条件满足后,代停止。 二极管显示选定的OFF状态。
16. 停止状态指示器。 表示满足停止条件,触发电压或触点。
17. 状态指示器。 指示连接到输入的触点是否闭合或电压是否存在。
18. ·停止注入。 用于冻结读数或停止注射。 当被测试物体中断电流时,启动外部触点或施加或移除电压时激活。

ODEN AT初级电流注入测试系统可选配件:
•HCP2000 —  高电流探头
•电流互感器开关盒
•多股高电流电缆套件
•高电流串口
•高电流双杠
•输入电源适配器240 / 400V
•电缆套件(GA-12052 )2 x 5 米(16 英尺)


ODEN AT规格
规格在标称输入电压和+25°C(77°F)的环境温度下有效。 规格如有更改,恕不另行通知。
环境
应用领域 该仪器适用于高压变电站和工业环境。
温度
操作 0°C to +50°C (+32°F to +122°F)
储存和运输 -25°C to +55°C (-13°F to +127°F)
湿度 5% – 95% RH, non-condensing
CE标志
LVD 2006/95/EC
EMC 2004/108/EC
一般
主电压 240 / 400 V AC, 50 / 60 Hz
480 V AC / 60 Hz
电源插座 IEC 60309-2, 63 A
输入电流 输出电流×开路电压/输入电压
保护 输出变压器内置热断路器,初级侧由小型断路器保护。
尺寸
控制单元 AT 570 x 310 x 230 mm(22.4” x 12.2” x 9”)
当前单位 S , X H 570 x 310 x 155 mm(22.4” x 12.2” x 6”)
小车 690 x 350 x 860 mm(27.2” x 13.8” x 33.9”)
重量
控制单元 AT 25 kg (55 lbs)
控制单元 S 42 kg (92.6 lbs)
控制单元 X 45 kg (99.3 lbs)
控制单元 H 49 kg (108 lbs)
小车 11 kg (24.3 lbs)
显示 LCD
可用语言 English, German, French, Spanish, Swedish
测量部分
电流表
测量方法 AC,真有效值
不确定度 1% of range ±1 digit
电流表 1
范围 0 – 4800 A / 0 –15 kA
0 – 9600 A / 0 – 30 kA
0 – 960 A / 0 – 3 kA
电流表 2
范围 0 – 2.000 A / 0 – 20.00 A
*大电流 20 A (The input is not protected by a fuse)
电压表
测试方法 AC, true RMS
分辨率 0 – 9.999 V
10.00 – 99.99 V
100.0 – 200.0 V
准确度 1% of range ±1 digit
输入电阻( Rin ) 240 kΩ (range 0 – 200 V)
24 kΩ (other ranges)
耐电介质 2.5 kV
计时器
介绍 在几秒钟内,电源频率周期或小时和分钟
范围 0.000 – 999.9 s
0 – 9999 cycles
0.001 s – 99 h 59 min
精确度 ±(1 digit + 0.01% of value)
For the stop condition in INT-mode 1 ms shall be added to the specified measure-ment error.
停止输入
*大输入电压 250 V AC / 275 V DC
相角
范围 0 – 359º
分辨率
精确度 ±2º (电压和电流读数高于所选的10%
Z, P, R, X, S, Q and power factor (cos φ) 对于这些测量结果,使用U,I和有时φ来计算结果。
Imax 存储≥100毫秒的*大电流值
INT-level 表示电流中断的阈值。 可以设置为电流表1量程的0.7%或2.1%。
