Baker NetEP在线电机分析

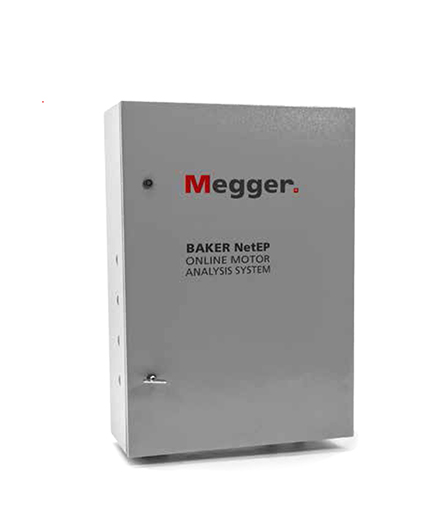

Baker NetEP在线电机分析系统简介: •Baker NetEP在线电机动态分析仪是一种预安装的电机系统监控方案,它能够持续获取电机和转动设备的健康和运行数据。 •使用NetEP,维护人员能够日以继夜的在重要电机上采集性能数据,并且在舒适和安全的办公室或者从有网络的任何地方来监控转动设备的状态。系统能够帮助在实质上减少或者消除高昂的非计划停机损失,原因*是系统能够提供信息来提高维护决定的制定和计划。 •NetEP代表着新的转动设备的预测性维护的新典范。它能够显著的使维护人员获知公司的重要电机资

Baker NetEP在线电机分析系统简介:
•Baker NetEP在线电机动态分析仪是一种预安装的电机系统监控方案,它能够持续获取电机和转动设备的健康和运行数据。
•使用NetEP,维护人员能够日以继夜的在重要电机上采集性能数据,并且在舒适和安全的办公室或者从有网络的任何地方来监控转动设备的状态。系统能够帮助在实质上减少或者消除高昂的非计划停机损失,原因*是系统能够提供信息来提高维护决定的制定和计划。
•NetEP代表着新的转动设备的预测性维护的新典范。它能够显著的使维护人员获知公司的重要电机资产的状态,也许电机曾经出现过问题,也许电机系统正在发生问题,这些问题可能导致故障或者停机。电机维护计划通常都是被动因应电机故障,而且依赖于测试来查找给定电机状态的故障。这些能够帮助判断电机是否需要更换或者维修,但是获取的数据通常不能揭示瞬间或者罕见的电机系统问题,这些问题可能对电机性能产生影响或者导致故障。
•NetEP依靠提供显示很长时间趋势数据的能力而超越了便携式仪器。NetEP使用户能够更大化的看清楚电机系统的健康和运行情况。它不是被设计来取代使用便携式仪器所做的一系列维护测试,而是对便携式电机测试仪诸如Baker AWA-IV或者Baker EXP4000的补充,能够使灾难性的电机故障和昂贵的非计划停机更少化。它也能被用于将电机系统数据发送到OPC标准的服务器中,以之来和公司的*的维护管理和资产分析系统一起使用。

Baker NetEP在线电机分析系统如何工作
•电机系统包含三个基本元素:供电电源、电机、电机的负载,比如泵和风扇。NetEP能够监控电机系统是否有性能下降的问题以及比较差的电源质量和不良的负载状况。它能够产生警报比如过高的电流预示着问题。
•NetEP在开关周期内追踪电机,确定负载不匹配或者识别不良的负载波动或者过载。性能数据和问题提醒能够快速地传送给操作员控制台。
•EXP4000动态电机分析仪使用的都是成熟的技术,NetEP以拥有*的数据收集机理为特征,它能够和标准的电脑服务器和网络协议相结合。单*的NetEP能够收集32台正在工作的电机的数据,而且能够连接七种不同总线电压。多个NetEP能够通过网路连接到一台电脑服务器,这使得用户可以从全世界的任何一个地方监控到数百台电机。
•NetEP的每一个电压检测接头连接一个电压总线,每台被监测的电机都安装有电流传感器 。
•两种数据获取方式分别是: 电源质量(每十秒获取一次)以及时间波形(每小时获取一次)。仪器分析所测所有电机的超过100个电气参数,如果实测值超过用户设定阈值,仪器产生警报信息。
•NetEP监测所有的三相电压和电流信号,每秒钟采样两万次。

Baker NetEP在线电机分析系统架构概览
•NetEP设备(柜式)是测量设备的核心。它可以通过连接的以太网络把测试数据传输到服务器中。
•NetEP服务器管理着和网络电脑节点之间的数据存储和交换。(比如用户的电脑网络、数据存储元和用户界面客户端)。这个服务器由用户提供,其中必须运行SQL数据库。
•Megger电机状态监测仪 NetEP是用户界面客户端。

Surveyor NetEP软件
•Surveyor NetEP软件包含在操作者控制台中。它是一个Windows电脑的应用程序,此电脑连接到NetEP装置的数据库上。
•软件自动对比收集的数据和用户设定的界限值,并且通过五种状态等级来指示出电机系统的状态。每台电机的状态都用彩色方块来显示警报视图,它能够在软件中自始至终被使用,包含电机树能够非常容易的识别电机状态。

Baker NetEP在线电机分析系统功能:
变频器监测
•NetEP能够监测任何三相感应电机或者发电机。另外,它也能捕捉变频器驱动的电机的状态,让维护人员能够分析其行为和性能。

数据搜集管理和趋势分析
•Surveyor NetEP软件在定期间隔下能够提供超过100个电机状态参数的数据,而且能够对它们中的38个设置报警界限。
•Surveyor NetEP软件有两种数据获取方式:电源质量、时间波形获取。

监控能力
•电源质量监控识别
•电机性能监控识别
•电流监控识别
•电流或者电压频谱监控识别
•扭矩监控识别

Baker NetEP在线电机分析系统技术能力和规格:
•持续监控到32台电机的超过100个参数
•可以连接七种不同的电机电压信号
•测量值包括: 峰值、有效值、 总谐波失真、 总失真、波峰系数、不平衡度、功率因数、输入功率和每个电压和电流相位的对称分量
•频谱采集 (三相电压和电流)
•时间波形获取
•扭矩时间波形以及扭矩频谱
•转速
•电机偏心率
•输出功率
•负载百分比
•能效百分比
•有效负载因数

识别可预测性维护的机会
•为参数设置报警值
•显示参数的变化趋势

Baker NetEP在线电机分析系统其它性能规格
•局域网: 网络接口802.4标准10/100/1000 Base T
•交流输入电压: 110 V–240 V
•电流互感器 (CTs): 5 A–2000 A, CAT V 电缆长度到150英尺,25 kHz信号获取
•电脑、数据存储和使用电脑联通网络
