多重测量模式严重后壁腐蚀和凹陷的金属超声波测厚仪

多重测量模式超声波测厚仪 多重波:可穿透厚达20mm的保护性涂层,利用多重波精准地测得金属厚度 双重波:对涂有涂层但有严重后壁腐蚀和凹陷的金属进行回波至回波的测量 单次波:对无涂层的但有严重前后壁面腐蚀的表面或者有衰减性的材料例如铸铁、塑料、复合材料可通过单重波进行测量

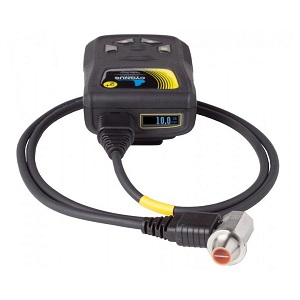

多重测量模式超声波测厚仪



新一代2 +,尾端配备OLED多功能显示屏,使得双手解放操作变得更为容易,是攀岩和绳索应用行业的测量首选。
双模压塑TPE外壳,不但握感柔软,而且耐用,可有效防止内部电子器件因外力损坏。此新款外壳通过了极严格的美国军方所订定的MIL STD 810G测试标准,非常坚固可靠。


  2+测厚仪有三种测量模式:

  • 多重波:可穿透厚达20mm的保护性涂层,利用多重波精准地测得金属厚度
  • 双重波:对涂有涂层但有严重后壁腐蚀和凹陷的金属进行回波至回波的测量
  • 单次波:对无涂层的但有严重前后壁面腐蚀的表面或者有衰减性的材料例如铸铁、塑料、复合材料可通过单重波进行测量






特点

  • 通过涂层检测的多重波测量读数可靠、准确
  • 单重波和双重波模式
  • OLED多功能显示屏,在各种光照条件下均易读
  • 非常坚硬的外壳 通过MIL STD 810G防冲击测试
  • 环境密封达到IP64等级- MIL STD 810G
  • 信固回波强度显示可协助厚度测试
  • TPE包覆式模制外壳
  • 键可承受最少100000按压的设计
  • 完全密封电池盒(隔绝电池液泄漏)
  • 单重波和双重波模式含有测量稳定指标MSI(信固专利)
  • 配备双晶探头的单重波和双重波测量模式
  • 可自动识别S2C探头和双晶探头

头和线

不锈钢INOX单晶探头

INOX探头具有更新过的人体工学设计,频率,辨识和序列编号将更易于查看。为了区别探头的频率,所有频率的INOX探头都是黑色外观,带有颜色的编码环。

使用多重波模式,探头不需要校零,自身有一个精确线性功能,非常适用于一般金属测厚或者管道测厚,通过保护膜片可延长使用探头寿命。

不锈钢INOX双晶探头

在双重波和单重波模式下,集中超声波光束可测量到后壁严重腐蚀金属厚度。

信固线

使用标准工业连接器的探头线采用了一种定制的包覆型电缆线,有很强的灵活性和抵抗紫外线。暴露于紫外线后不会出现变硬。

规格

测量物料

声速介于2000 m/s -9000 m/s (0.079 in/ms - 0.35 in/ms) 之间的材料 - 事实上涵盖了所有常用的工程材料

精确度

±0.1 mm (±0.004) 或 0.1% 的测量厚度 (取最大值),最好需要根据信固公司的校准步骤进行校准

分辨率

多重波模式0.1mm或者0.05mm (可选)

单重波和双重波模式 0.01 mm

探头 单晶探头
  • 6 mm - 5 MHz (S5A)
  • 13 mm - 2.25 MHzS2C(标准型)),3.5 MHzS3C)或者5.0 MHz(S5C)
  • 19 mm - 2.25 MHz (S2D)
双晶探头
  • 5 mm  - 7.5 MHz (T7A)
  • 8 mm  - 5.0 MHz (T5B (标准型))
  • 13 mm  - 2.0 MHz (T2C (适合超声波衰减性极强的材料,例如铸铁、塑料和复合材料))
测量范围(钢)
单晶探头 - 多重波模式
  • 3mm-250mm2.25 MHz 探头(S2C/D)
  • 2 mm - 150 mm 3.5 MHz 探头(S3C)
  • 1 mm - 50 mm 5.0 MHz 探头(S5C/A)

双晶探头 - 单重波模式

  • 3 - 250 mm2.0 MHz探头(T2C)
  • 2 - 200 mm5.0 MHz 探头(T5B)
  • 1 - 60 mm7.5 MHz探头(T7A)

双晶探头 - 双重波模式

  • 5 - 100 mm2.0 MH探头(T2C)
  • 4 - 100 mm5.0 MHz探头(T5B)
  • 3 - 50 mm7.5 MHz探头(T7A)

连接器 Lemo 00
电源 3个AA电池
電池壽命 至少10小时不间断使用
电子 双通道脉冲发生器
显示屏 尾端 OLED (可旋转)
尺寸 132 mm x 82 mm x 34 mm
重量 300 g(含电池)
操作温度 -10℃到+50℃
环境保护等级

IP67(防尘和防水等级-130分钟

MIL STD 810G Method 501.6 (高温 +55°C)
MIL STD 810G Method 502.6 (低温 -20°C)
MIL STD 810G Method 507.6 (湿度 95%)
MIL STD 810G Method 512.6 (沉浸水下 1 米 30 分钟)

击及冲击测试
MIL STD 810G Method 514.7(振动 - 1轴向/小时)
MIL STD 810G Method 516.7(撞击 20g - 11ms半正弦冲击脉冲)
MIL STD 810G Method 516.7 (26 次摔落 - 1.22米高)
遵从标准 CE, 英国标准 BS EN 15317:2013
环境条例 RoHS,遵从WEEE 条例
保修期

3年主机,6个月探头

套件内容

仪器主机;手提箱;操作手册;可调节的颈绳;腕带;配件包;备用膜片;耦合剂;测试块;3AA电池;可选的绳夹和套夹和附件配件。
