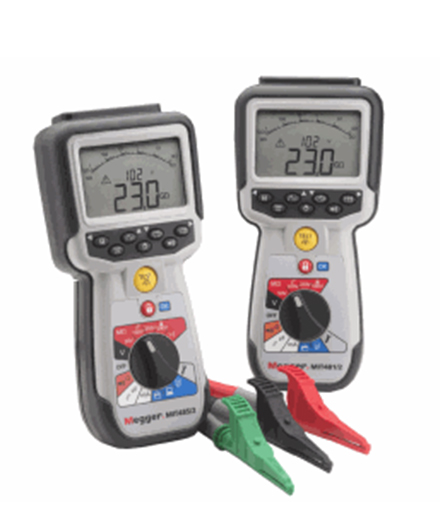

MIT481/2绝缘/连续性测试仪

MIT481/2绝缘/连续性测试仪简介: •MIT481/2绝缘和连续性测试仪,取代了上一代MIT480系列产品,专为电信和电缆测试市场设计。 •三端测量设计可将三个电极A、B、E(或正极、负极和接地)连接至仪器。通过面板上的 A-B-E (T-R-G) 按钮可选择用于进行测量的引线对。所作选择可在显示屏中确认。不同测试引线对切换时无需断开连接。 •MIT481/2可以按照传统的双端测试仪器进行操作。 •此系列包括两种仪器: MIT481/2 50 V、100 V、250 V、500 V

MIT481/2绝缘/连续性测试仪简介:
•MIT481/2绝缘和连续性测试仪,取代了上一代MIT480系列产品,专为电信和电缆测试市场设计。
•三端测量设计可将三个电极A、B、E(或正极、负极和接地)连接至仪器。通过面板上的 A-B-E (T-R-G) 按钮可选择用于进行测量的引线对。所作选择可在显示屏中确认。不同测试引线对切换时无需断开连接。
•MIT481/2可以按照传统的双端测试仪器进行操作。
•此系列包括两种仪器:
MIT481/2     50 V、100 V、250 V、500 V* + 存储
MIT485/2     50 V、100 V、250 V、500 V* + 存储 + 下载 +可充电

MIT481/2绝缘/连续性测试仪特点:
•MIT481/2用一部手持仪器,即可进行量程为500V和100GΩ的绝缘测试
•A、B、E(正极、负极、接地)3线连接
•带门控的500V电压选项,防止发生意外
•适用于主电源和汽车电源的充电配件
•单量程、快速的连续性测试,测试量程从 0.01Ω到1MΩ
•差分测量功能
•稳定的绝缘测试电压
•600V有效值交流电压和直流电压测量
•测试结果存储和 Bluetooth®(蓝牙)下载
•CAT IV 600V和 IP54

MIT481/2绝缘/连续性测试仪应用领域:
•商业航空电子设备
•海陆空军事通信
•制造业生产线商品
•静电测量
•元件测试
•电池供电的牵引和起重设备

所有报价精度为+20°C。
绝缘
测试电压
标称电压: MIT480/2 和 MIT481/2 5 50 V、100 V、250 V、500 V
绝缘精度
50 V     10 GΩ ± 2% ± 2 位数 ± 4.0%(每 G)Ω
100 V     20 GΩ ± 2% ± 2 位数 ± 2.0%(每 G)Ω
250 V     50 GΩ ± 2% ± 2 位数 ± 0.8%(每 G)Ω
500 V     100 GΩ ± 2% ± 2 位数 ± 0.4%(每 G)Ω
服务错误:BS EN 61557-2 (2007)
50V, ± 2.0% ± 2d, 100kΩ - 900kΩ ± 10.5%
100V, ± 2.0% ± 2d, 100kΩ - 900kΩ ± 10.3%
250V, ± 2.0% ± 2d, 100kΩ - 900kΩ ± 10.3%
500V, ± 2.0% ± 2d, 100kΩ - 900kΩ ± 10.3%
显示范围 模拟:1 GΩ 全等级体系显示
分辨率 0.1 kΩ
短路/充电电流 2 mA +0% -50%(遵循 EN 61557-2 (2007) 标准)
开路电压 -0% +2% ± 2 V
测试电流 1 mA。传递的绝缘值高达 2 mA。
EN61557 运行范围: 0.10 MΩ 到 1.00 GΩ
泄漏 10% ±3 位数
定时器控制 60 秒*定时器
注意 上列规格仅在使用优质硅引线时适用。
连续性
导通范围 0.01 Ω 到 10.0 MΩ
导通精度 ± 3% ± 2 位数(0 到 100 Ω)
± 5% ± 2 位数 (>500 kΩ -1 MΩ 未指定)
服务错误:BS EN61557-2 (2007)
± 2.0%, 0.1 Ω -2 Ω ± 6.8%
开路电压 5 V ± 1 V
测试电流 200 mA (-0 mA +20 mA) (0.01 Ω 到 4 Ω)
引线电阻 零补偿电阻高达 10 Ω
mA range
DC 0.0mA - 500mA:
+/-5%, +/-2 digits
AC 0.0mA - 10.0mA: unspecified
10.0mA - 500mA: +/-5%,
+/-2 digits
(15Hz - 400Hz, sinusoidal)
电压
电压范围 交流电:10 mV 到 600 V 真有效
值正弦曲线(40 Hz 到 400 Hz)
直流电:10 mV 到 600 V
电压范围精度 交流电:± 2% ± 2 位数
直流电:± 2% ± 2 位数
波形 未指定量程:0 mV - 10 mV(15 Hz 到400 Hz)
还有其他规格适用于非正弦曲线波形:
非正弦曲线波形:
±3% ± 2 位数 >100 mV 到 600 V真有效值
±8% ± 2 位数 10 mV 到 100 mV真有效值
默认电压表 除非处于“OFF”(关)状态,否则对于任何量程均可以 >25 V 的交流电或直流电运行
频率测量
频率测量范围 15 Hz - 400 Hz
频率测量精度 ±0.5% ± 1 位数
电容
电容量范围 0.1 nF 到 10 μF
精度 ± 5.0% ± 2 位数 (1 nF 到 10 μF)
测量范围 40n F/km 到 60nF /km
计量单位:50nF/Km
存储容量
存储容量 >1000 个测试结果
数据下载 蓝牙无线
蓝牙二类
范围 高达 10 m
电源供应 电源供应 6 x 1.5 V
IEC LR6(AA、MN1500、HP7、AM3 R6HP)型碱性电池
可以使用 6 x 1.2 V NiMH 可充电电池。
电池寿命 3000 次绝缘测试,占空比为 5秒“ON”(开)/55 秒“OFF”(关)(500 V 到 500kΩ)
充电器(选配): 12-15 V 直流电(配件接口)
尺寸 228 mm x 108 mm x 63 mm
(9.00 in x 4.25 in x 2.32 in)
重量 800g
重量(仪器加设备盒) 1.75 kg (3.86 lb)
保险丝 仅可使用 2 x 500 mA (FF) 1000 V 32 x 6 mm 大熔断容量陶瓷保险丝,
HBC 30 kA。不得安装玻璃保险丝。
安全防护 此仪器符合 EN 61010-1 (1995) 标准,相对地电压可达 600V( 四类)。请参见所提供的安全警告。
EMC 符合 IEC 61326 标准,包括第 1 号修订
温度系数 <0,1%(每 °C),高达 1 GΩ <0,1%(每 °C 每 GΩ),大于 1 GΩ
环境条件
操作温度范围和湿度 -10 到 +55 °C
温度高达 40 °C 时,相对湿度 为 90%。
存储温度范围 -25 到 +70 °C
校准温度 +20 °C
海拔 2000 m
IP 等级 IP 54
