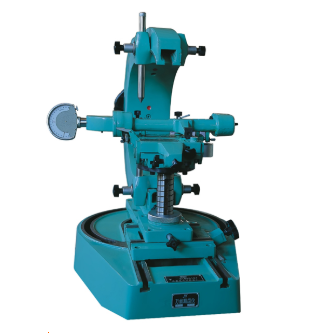

JG-300D型锥齿轮双面啮合综合测量仪
一、仪器的用途和特点
本仪器用于轴交角为90。的各种圆锥齿轮的锥顶偏移量及接触斑点的测量,测量方式为双面啮合,其特点是测量滑架可通过一手柄轻便快速的退出测量位置,即刻 可换装下一个工件,克服了通用型齿综仪每检一工件都需调整一次安装 距的不便,是检测方便快捷,适用于大批生产锥齿轮的车间现场检测。
二、技术指标
1.被测齿轮大端直径 ≤Φ300mm
2.安装距
(1)水平轴 20~200mm
(2)铅垂轴 20~150mm (可根据用户需要扩展)
3.测量滑架可退出距离 ≥60mm
4.仪器轮廓尺寸(长×宽×高):822×255×492mm
5.仪器净重:≈50kg
